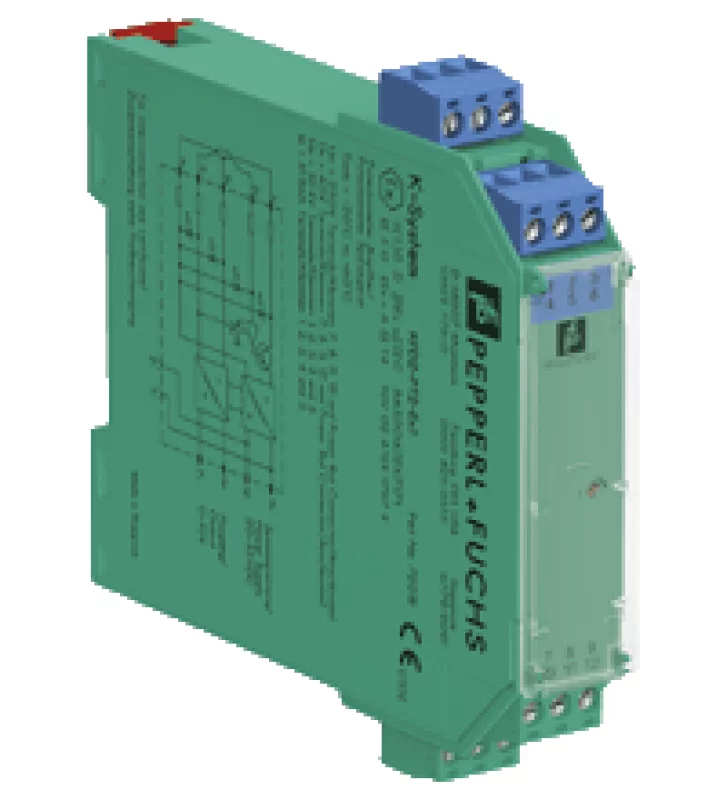

KFD2-PT2-EX1-1

Техническое описание KFD2-PT2-Ex1-1 Основные Характеристики Тип сигнала Аналоговый вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение Силовая рельс или клеммы 11+, 12- Номинальное напряжение 20 ... 35 V DC пульсация в пределах допуска поставки Рассеяние мощности 0,5 Вт Потребляемая мощность 0,6 Вт вход Соединительная сторона полевая сторона соединение терминалы 4-, 5-, 3+, 2+, 1+ Потенциометр Типы измерений 3-, 4-, 5-проводная технология Номинальное сопротивление От 800 Ом до 100 кОм Напряжение питания ок. 4,7 В Сопротивление свинца 5% сопротивления потенциометра (регулируемое) Вывод Соединительная сторона контрольная сторона соединение клеммы 7-, 8+ Выход напряжения 0 ... 5 V Выходное сопротивление Максимум. 30 Ом Характеристики переноса точность 0.05 % Отклонение линейность ≤ ± 5 мВ Влияние температуры окружающей среды ≤ 0,5 мВ / К Время нарастания От 10 до 90% ≤ 8 мс; От 10 до 90% в пределах 1% от диапазона ≤ 25 мс Гальваническая изоляция Выход / питание функциональная изоляция, номинальное напряжение изоляции 50 В переменного тока Индикаторы / настройки Элементы управления потенциометр конфигурация через потенциометр Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21:2006 Степень защиты IEC 60529: 2001 Защита от поражения электрическим током UL 61010-1 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы Вес 120 гр. Габаритные размеры 20 x 107 x 115 мм, тип корпуса B1 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
